Diagrama causal, Variables de Influencia y Estado.

Mensaje  Alma P el Jue Feb 28, 2008 10:58 pm

Entre los diferentes elementos que conforman un sistema dinámico, un diagrama causal vendría siendo un bosquejo en el cual se ven representados los elementos que tendrán relación con nuestro problema y que nos permitirán entender su comportamiento y si existe o no una relación entre estos. Para esto el diagrama causal toma todos aquellos elementos que son clave importante en nuestro sistema y teniendo todas las variables se procede a hacer la representación grafica. En este diagrama se utilizan diversos símbolos para representar las diversas variables, estos son: flechas (representando las variables) y signos + o – (representan la influencia). El signo “+” nos dice que un cambio en la variable origen producirá un cambio en el mismo sentido y un signo “-“, nos dice que el efecto que se produce es en sentido contrario.

Incremento en A, Incremento en B = Relación Positiva
Disminución en A, Disminución en B = Relación Positiva

Incremento en A, Disminución en B = Relación Negativa
Disminución en A, Incremento en B = Relación Negativa

Un ejemplo seria entre menos empleos (Variable A) por lógica habrá mas desempleados (Variable B), nuestra variable de estado seria negativa entonces ya que una disminución en A provoca un incremento en B.
[img][/img]

Alma P

Cantidad de envíos : 3
Fecha de inscripción : 22/02/2008

Ver perfil de usuario

Volver arriba Ir abajo

RESPUESTA A LA INVESTIGACION DE DIAGRAMA CASUAL

Mensaje  Carmen Cecilia Flores A. el Vie Feb 29, 2008 12:05 am

PRESENTO MI RESPUESTA A LA INVESTIGACION

Los diagramas causales juegan dos importantes papeles en los estudios de los sistemas dinámicos. Primero, durante el desarrollo del modelo, sirven como un esquema preliminar de la hipótesis causal. Segundo, pueden simplificar la ilustración del modelo. En ambos casos, los diagramas causales permiten al analista comunicar rápidamente la percepción estructural del sistema, basado en el modelo.
La diagramación de lazos causales ayuda al modelador a conceptualizar sistemas del mundo real en términos de lazos de realimentación.

El Diagrama Causal es un diagrama que recoge los elementos clave del Sistema y las relaciones entre ellos. La gama mínima de elementos y relaciones que permita reproducir la estructura básica del sistema.
Esas flechas van acompañadas de un signo (+ o -) que indica el tipo de influencia ejercida por una variable sobre la otra. Un signo "+" quiere decir que un cambio en la variable origen de la flecha producirá un cambio del mismo sentido en la variable destino. El signo "-" simboliza que el efecto producido será en sentido contrario.

EJEMPLO DE UN DIAGRAMA CAUSAL

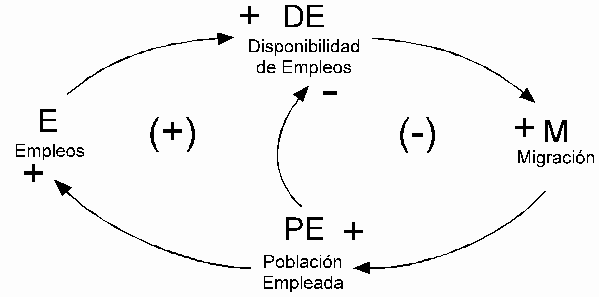

En la Figura, el diagrama causal describe la relación de realimentación entre la Migración (M) y la Disponibilidad de Empleos (DE).
El diagrama incorpora hipótesis causales simples, relacionando dos ciclos de realimentación sobre el funcionamiento urbano. Estas hipótesis incluyen:
• La Disponibilidad de Empleos (DE) produce una Migración (M) hacia la ciudad.
• Los emigrantes que llegan expanden la Población de Empleados de la ciudad (PE).
• La población absorbe los trabajos disponibles, disminuyendo la Disponibilidad de Empleos (DE).
• A la larga, la población empleada demanda más servicios urbanos lo cual facilita un nuevo incremento en el número total de Empleos (E).
• Más Empleos (E) incrementan la Disponibilidad de Empleos (DE).



CARMEN CECILIA FLORES ALVAREZ

Carmen Cecilia Flores A.

Cantidad de envíos : 3
Edad : 32
Localización : Cd. Acuña Coahuila, Mexico
Fecha de inscripción : 22/02/2008

Ver perfil de usuario

Volver arriba Ir abajo

Re: Diagrama causal, Variables de Influencia y Estado.

Mensaje  Admin el Vie Feb 29, 2008 6:49 pm

Alma P escribió:Entre los diferentes elementos que conforman un sistema dinámico, un diagrama causal vendría siendo un bosquejo en el cual se ven representados los elementos que tendrán relación con nuestro problema y que nos permitirán entender su comportamiento y si existe o no una relación entre estos. Para esto el diagrama causal toma todos aquellos elementos que son clave importante en nuestro sistema y teniendo todas las variables se procede a hacer la representación grafica. En este diagrama se utilizan diversos símbolos para representar las diversas variables, estos son: flechas (representando las variables) y signos + o – (representan la influencia). El signo “+” nos dice que un cambio en la variable origen producirá un cambio en el mismo sentido y un signo “-“, nos dice que el efecto que se produce es en sentido contrario.

Incremento en A, Incremento en B = Relación Positiva
Disminución en A, Disminución en B = Relación Positiva

Incremento en A, Disminución en B = Relación Negativa
Disminución en A, Incremento en B = Relación Negativa

Un ejemplo seria entre menos empleos (Variable A) por lógica habrá mas desempleados (Variable B), nuestra variable de estado seria negativa entonces ya que una disminución en A provoca un incremento en B.
[img][/img]

Cual es tu definicion en conreto con tus propias ppalabras
